柴油机消防泵
柴油机消防泵组
  • 产品名称： 柴油机消防泵组
  • 产品分类： 柴油机消防泵
  • 浏览次数： 134

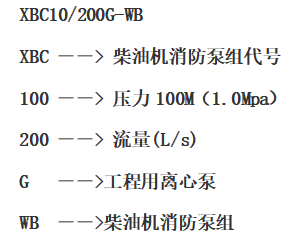

产品型号：



性能范围：



工作范围：

环境大气压力：>90KPa
环境温度：5℃～40℃
空气相对温度≤90%
海拔高度≤1000m
水质：常温清（淡）水在非正常的条件下柴油机的功率会达不到额定功率，为保证正常工作，应选用较大功率的柴油机与水泵配套。



性能特点：


  1. 具有完善的三种起动功能：
  2. 手动起动功能：通过转换开关可完成手动.自动联锁并可实现手动起动功能；
  3. 自动起动功能：允许起动三次.如三次起动不成功则发出“起动失败报警”并自动退出起动状态；一次起动成功后起动到额定负载时间为5-10-15S（按机组容量大小各异）；
  4. 紧急手动直接起动功能：当自控装置故障时可实现紧急手动直接起动功能。
  5. 自动运行：当水泵机组接到有效消防信号后，如果电动机消防泵供电系统断电或缺相或电泵故障不能正常起动时，柴油机消防泵组会自动起动运行，一旦供电系统恢复正常或电动泵可正常运行时，可自动切换到电动泵。
  6. 自动停机：当消防信号消失后，柴油机消防泵会最延迟停机。


  1. 蓄电池自充电稳压功能：蓄电池可利用市电供柴油机充电电机自动充电，保证机组的顺利起动。
  2. 具有完善的指示系统：准备起动.手动起动.自动起动.机组运行.机组停机.蓄电池充电.超速.柴油机润滑油油压过低.增压器油压过低.柴油机润滑油油温过低.柴油机冷却水水温过高.蓄电池电压过低.燃油油位过低（或缺少）.柴油机冷却水水温过低预热.定时巡检。
  3. 具有完善的报警或保护系统：三次起动失败报警或保护.超速报警或保护.润滑油油压过低报警或保护.增压器油压过低报警或保护.冷却水水温过高报警或保护.润滑油油温过低报警或保护.自动充电装置故障报警.蓄电池电压过低报警.蓄电池电压过高报警.机油油位低报警或保护。
  4. 具有完善的显示系统：柴油机润滑油压力.柴油机转速.蓄电池充电电流.蓄电池充电电压。
  5. 直联式：柴油机与水泵直接联轴器联接，采用公共槽钢底座，结构紧凑.整体性能好，故障少.振动小，现场施工安装方便。
  6. 设备压力.流量范围广：机组选用IS系列单级单吸式. ZX系列自吸式. TPOW系列新型单级双吸式. S系列单级双吸式. TSWA系列分段多级式. D系列多级式水泵，可满足不同场合的消防需求。
  7. 流量. 压力可调整：柴油机水泵装有机械调速器或电子调速器，当水泵的流量. 扬程与实际不一致时，可调节改变柴油机的转速。
十一.具有水加温预加热装置：机组装有AC220V冷却水预热装置，可保证机组在低于5℃环境下正常工作。
十二.双蓄电池回路：当一组蓄电池生效时可自动投入另一组蓄电池。
十三.免维修蓄电池：不需频繁添加补充液。
十四.自动定时巡检测试：消防系统通常处于备用状态，该机组设备能自动完成对机组的备用状态进行测试并及时报警。
十五.用户可根据要求设置其它报警输出（非标准供货需指定）
十六，控制柜的左右在于启动运行柴油机消防泵，5,6秒内使设备进入启动状态，遭遇火灾的情况下可快速运行进入工作状态
注：以上功能可根据用户需要选用。也可根据用户特殊需要设计定做。

结构与原理：

自动消防供水系统通常由稳压泵.电动消防泵（主泵）.自动柴油机消防泵组（备泵）组成。
工作原理：平常管网压力P1至高压P2之间，当管网压力低于P1时，则稳压泵自动起动，压力逐渐上升到P2停泵，由于管网泄漏，管网的压力会慢慢下降到P1，稳压泵又会自动起动，如此反复使管网压力始终保持在P1至P2之间。当管网压力无法维持在P1到P2之间时（如用水量大增），管网压力下降到最低压力P3时，电动泵自动起动，压力上升至Pw并满足消防用水。如果市电断电或电动泵出现故障时，压力由P3继续下降至极限压力P4时，则柴油机泵组自动起动，压力上升至Pw并满足消防用水。电动泵或柴油机泵的停机（自动切换除外）须由人工判断后手动停机。

 控制柜自动机组的功能
　　1、柴油机冷却系统预热（按客户需要加装）
　　为保证机组在寒冷气候时随时投入运行，需对机组冷却水系统进行预热，预热装置采用电加热式预热装置（交流220V），水温可控制在40℃～55℃之间。机组接收火警信号后开始自动启动柴油机时，自动切断预热装置的电源，当机组接收到火警取消信号停止机组工作后，自动接通预热装置的电源。人为控制时，可通过控制屏内的电流断路器，使预热系统停止工作。
　　2、自动启动及投入功能
　　主控制屏上设有手动/自动切换开关，当需要机组工作在自动状态时，开关应拨在自动状态，对应的自动工作指示灯亮。
　　在自动状态时，计算机检测到自动运行信号（火警信号或管网压力低信号），立即投入三次启动程序，接着输出启动信号，启动成功后，先输出启动成功信号，接着输出升速信号，在升速期间，转速从怠速升到额定转速，整个机组处于消防工作运行状态。当第一次启动不成功后，间隔5秒，自动进行第二次、第三次启动程序。三次启动不成功时，输出启动失败信号，并闭锁自动系统工作。待故障处理完毕后，先将加电钥匙开关切断，然后再接通以解闭锁。
　　3、自动保护功能
　　(1).启动保护：若机组三次启动不成功，输出启动失败信号并闭锁自动工作系统。蜂鸣器报警，报警灯闪烁，按消音按钮消音，声报警消失，报警指示灯转为平光指示。
　　(2).水温高保护：机组在运行过程中，若出现水温≥95℃故障时，蜂鸣器立即报警，报警灯闪烁，按消音按钮消音，声报警消失，报警指示灯转为平光指示。同时柴油机降速，延时3分钟后停机。
　　(3).油压低保护：机组在运行过程中，若出现油压≤0.2Mpa故障时，立即发出声光报警，蜂鸣器报警，报警灯闪烁，按消音按钮消音，声报警消失，报警指示灯转为平光指示。同时柴油机降速并立即停机。
　　(4).超速保护：机组在运行过程中，若出现转速≥1750rpm(10%额定转速)故障时，立即发出声光报警，蜂鸣器报警，报警灯闪烁，按消音按钮消音，声报警消失，报警指示灯转为平光指示。同时柴油机降速并立即停机。
　　(5).燃油油位低保护：机组在运行过程中，若出现燃油油位低于规定高度时，蜂鸣器立即报警，报警灯闪烁。按消音按钮消音，声报警消失，报警指示灯转为平光指示，直至油位恢复正常为止。10分钟后如油位未恢复，蜂鸣器立即报警，报警灯闪烁。同时柴油机降速，延时3分钟后停机。
　　(6).电瓶电压低保护：在机组处于集控状态待命时，当电瓶电压低于22V（或10V）时蜂鸣器立即报警，报警灯闪烁，按消音按钮消音，声报警消失，报警指示灯转为平光指示，且一直保持到电压恢复正常为止。
　　(7).低水位保护（选装件）：在机组处于集控状态待命或运行时，消防水池水位低于规定高度时，蜂鸣器立即报警，报警灯闪烁，按消音按钮消音，声报警消失，报警指示灯转为平光指示，同时柴油机降速，延时3分钟后停机。
　　上述(1)、（3）、（4）项报警信号均有自锁功能，只有现场人员排除故障后，将系统重新上电复位后，才能继续工作。
　　注：以上报警功能可根据客户要求选择停机或不停机。
　　4、自动充电功能
　　为保证机组的启动和控制用电，该机组采用两套充电装置。柴油机自带充发电机在机组正常运行时为电瓶充电。控制屏柜内浮充电装置在机组处于集控状态待命时，通过220V交流电为电瓶进行浮充电，同时保证控制屏用电。当机组接收启动指令时，自动切断浮充电装置，当机组自动停机后，自动结合浮充电装置。该装置具有过流、欠压、短路等保护功能。
　　5 、附加功能

　　在以上基本功能的基础上，可根据客户需要再增加应急手动启动开关、自动巡检功能、双蓄电池及充电系统、管网系统压力记录功能等。

发动机冷却方式：

一般情况下，本公司提供的柴油机消防泵组其柴油机冷却系统常为闭式强制水循环冷却系统，由水箱.风扇.水泵.节温器.导风罩.进出水胶管等组成。发动机表面及其散热水箱通过与其风扇产生的空气流进行热交换来实现发动机的冷动。如需要开式循环方式冷却（即用水泵输送冷却水与柴油机内循环水通过热交换器实现发动机冷动），请订货时注明。

柴油机功率损失：

柴油机在不同的情况下其功率损失是不一样的，因此为保证柴油机正常运转，选用柴油机时应充分考虑柴油机的工作环境对功率的影响，以保证柴油机的功率与水泵的合理匹配。

柴油机功率损失系数表：





海拔高度
环境温度℃
0
5
10
15
20
25
30
35
40
45
0
0
0
0
0
0
0
0
0
0
0.120
200
0
0
0
0
0
0
0
0
0
0.125
400
0
0
0
0
0
0
0
0
0
0.138
600
0
0
0
0
0
0
0
0
0
0.152
800
0
0
0
0
0
0
0
0
0
0.171
1000
0
0
0
0
0
0
0
0
0.121
0.179
1500
0
0
0
0
0
0
0.137
0.141
0.191
0.198
2000
0
0
0
0
0.120
0.137
0.174
0.179
0.223
0.249
2500
0
0
0
0.121
0.156
0.187
0.212
0.237
0.258
0.281
3000
0
0
0.118
0.165
0.193
0.222
0.238
0.271
0.287
0.307
3500
0
0.137
0.169
0.207
0.228
0.254
0.277
0.311
0.319
0.338
4000
0.145
0.182
0.208
0.238
0.264
0.288
0.311
0.336
0.346
0.366




油箱容积：

功率在200Kw以下的柴油机其油箱可直接安装于机组上，功率在200Kw以上的柴油机其油箱与柴油机分体。以下所列油箱容积可保证不同功率柴油机消防泵组6小时在额定工况下正常运转。





柴油机（Kw）
30
34
37
53
60
74
88
110
120
185
220
279
339
油箱（L）
60
60
60
80
80
120
120
160
160
230
300
390
460




应用范围：
消防—消防栓系统.喷淋系统.喷洒降温系统.泡沫系统.水泡系统
工业—给水系统.冷却循环系统
冶炼—给水循环系统.冷却循环系统
军用—野外给水系统.海岛淡水收集系统
供热—给水循环系统.冷却循环系统
市政—应急排水
农业—排灌系统

标准供货范围：

  • 全自动柴油机水泵机组：柴油机.水泵.高弹性.联轴器.冷却风扇.散热水箱.钢结构底座（360Kw以下机组）.蓄电池.排气消声器.膨胀节.自动控制屏。
  • 按客户要求可以提供国家消防装备质量监督检验中心出具的型式检验或委托检验的检验报告。
  • 按客户要求可以设计成泵组.机底油箱.自控屏.蓄电池组复合一体机型。
  • 按客户要求可以设计成泵组.机底油箱.自控屏.蓄电池组.防雨箱体复合一体户外型。
  • 注：订货时请注明柴油机品牌，便于核价。
  •

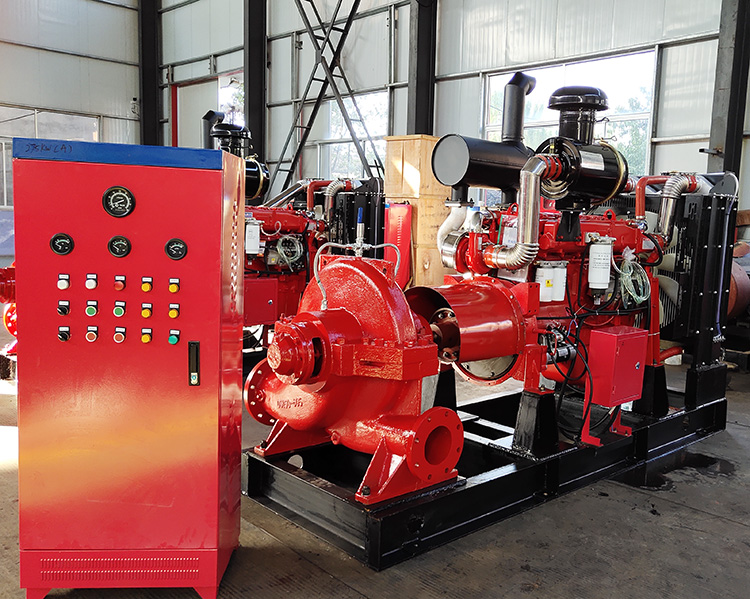

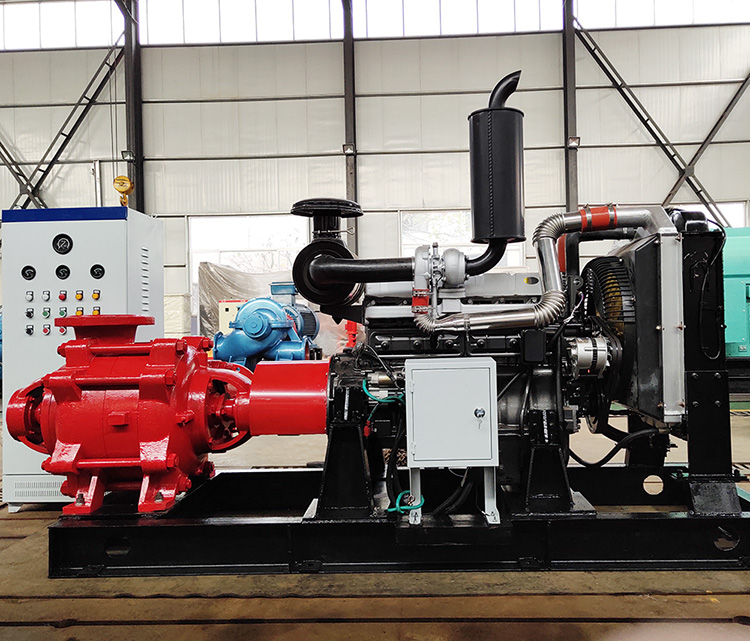

柴油机消防泵组图片为我公司产品图片.盗用必究！
